隨著工業機械化的推進，機械傳動裝置已廣泛應用于各類設備中。絲桿滑臺模組是機械傳動裝置中的一種，由于具有線性移動的特性，被廣泛應用于工業界機臺上，并且需進行線性移動對工作機構的承載，使該工作機構由線性滑軌帶動而進行直線移動，利于校準以及操作作業的進行。本文主要介紹絲桿滑臺模組的制作過程中的工藝流程。

首先我們來了解下絲桿滑臺模組制作中的工藝流程。在絲桿滑臺在制作過程中，那些與有原材料轉變?yōu)楫a(chǎn)品直接相關的過程稱為工藝過程。它包括毛坯制造、零件加工、熱處理、質量檢驗和機器裝配等。而絲桿滑臺模組工藝過程正常進行所需要的刀具、夾具制造，機床調整維修等則屬于輔助過程。在工藝過程中，以機械加工方法按相關順序逐步地改變毛坯形狀、尺寸、相對位置和性能等，直至成為合格的絲桿滑臺模組。

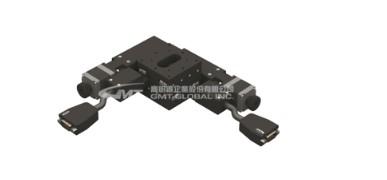

絲桿滑臺模組主要由底座、伺服電機、聯軸器、滑軌、移動板、滾珠絲杠等零部件組成，其特征在于：底座的一端固定有電機安裝板，另一端設有端蓋板，電機安裝板與端蓋板之間的底座上設有兩條互相平行的滑軌，兩條滑軌之間設有滾珠絲杠，滾珠絲杠的螺母上固定有移動板，移動板滑動設在滑軌上，滾珠絲杠的絲桿兩端安裝在絲桿軸承支撐座上，絲桿的一端穿過絲桿軸承支撐座并通過聯軸器與安裝在電機安裝板上的伺服電機的輸出軸連接，所述底座兩端的絲桿軸承支撐座的外側還設有對拉支座，絲桿兩端設在對拉支座內。

此外，絲桿滑臺模組主要是通過伺服馬達轉軸帶動聯軸器連接絲桿軸端，馬達軸轉動帶動絲桿轉動，絲桿螺母帶動移動板作線性運動，線性滑軌做移動塊移動導向和載荷作用。絲桿滑臺模組的制作需要注意滑臺運行時的定位精度和穩定性，避免出現絲桿壓彎現象，以致?lián)p失定位精度的問題。
